橋架及電纜作為機電設備工程的重要部分，施工好壞直接影響工程全體質量，本文根據中建優質工程現場示例，共享17個施工工藝關鍵，以供我們參閱學習。

一

線槽橋架設備工藝關鍵

先來看看標準GB50303《修建電氣工程施工質量檢驗標準》強條的要求：

11.1.1 金屬梯架、托盤或槽盒本體之間的銜接應結實牢靠，與維護導體的銜接應契合下列規則：

1. 梯架、托盤和槽盒全長不大于30m時，不該少于2處與維護導體牢靠銜接；全長大于30m時，應每隔20m~30m應添加一個銜接點，開始端和結尾端均應牢靠接地。

2. 非鍍鋅梯架、托盤和槽盒本體之間銜接板的兩頭應跨接維護聯合導體，維護聯合導體的截面積應契合規劃要求。

3. 鍍鋅梯架、托盤和槽盒本體之間不跨接維護聯合導體時，銜接板每端不該少于2個有防松螺帽或防松墊圈的銜接固定螺栓。

 1 平直線段橋架吊架間隔1.5m~2m，假如選用吊桿支架，吊桿直徑不該小于8mm，且需在過梁處應設置固定支架。
 2 轉彎處兩頭各設一組吊架，且兩組吊架對稱安置，間隔不大于1.5米，不然轉彎中心方位增設一組吊架。 3 轉彎處兩頭各設一組吊架，且兩組吊架對稱安置，間隔不大于1.5米，不然轉彎中心方位增設一組吊架；頂層橋架距樓板間隔不小于150mm，上基層橋架間隔不小于150mm。 4 橋架、線槽按砼特別視點精確放樣、加工、設備。 5 直線段鋼制電纜橋架長度超越30米、鋁合金或許玻璃鋼制電纜橋架長度超越15米設有彈性節；電纜橋架跨過修建物變形縫處設置補償設備。 6 金屬電纜橋架及其支架全長應不少于2處于接地干線相銜接；橋架首位兩頭需與配電柜外殼或地線排牢靠銜接。 7 非鍍鋅電纜橋架間銜接板的兩頭跨接銅芯接地線，跨接地線必定要注意線槽橋架專用接地孔上，地線的最小答應截面積不小于4mm²；銜接前除掉接地螺栓下方的絕緣層；鍍鋅橋架間銜接板的兩頭不跨接接地線，但銜接板兩頭不少于2個有防松螺帽或防松墊圈的銜接固定螺栓。 8 與土建合作，橋架穿越墻體、樓板等部位預先留孔。 9 線槽、橋架底板應與支吊架橫擔用金屬螺栓固定（≤200mm，用一個螺栓固定；＞200mm，距邊1/4處兩個螺栓固定）。 10 橋架穿越墻體及樓板，應用不燃資料封堵；穿越防火分區橋架內有必要做防火封堵。 11
室外設備橋架設備高度不能低于積雪、積水高度，一起考慮選用防水型蓋板，進出室外橋架、線槽，室內須高于室外，避免雨水流入室內。

二

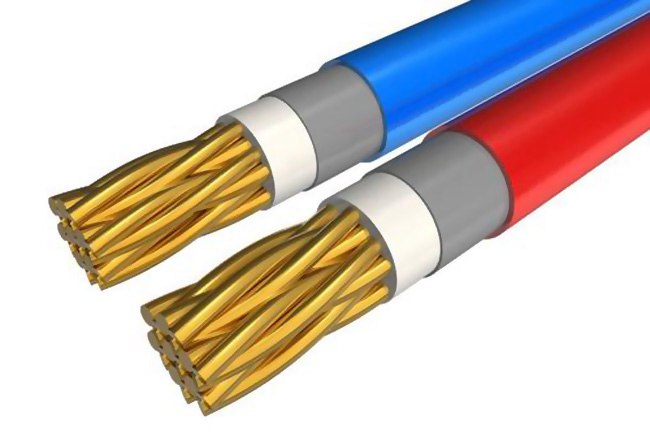

電纜橋架內敷設工藝關鍵

先來看看標準GB50303《修建電氣工程施工質量檢驗標準》強條的要求：

13.1.2 電纜敷設不得存在絞擰、鎧裝壓扁、護層開裂和外表嚴峻劃傷等缺點。

13.2.2 電纜敷設應契合下列規則：

1. 電纜敷設擺放應順直、規整，并宜少穿插。

2. 電纜轉彎處的最小曲折半徑應契合表11.1.2的規則。

3. 在電纜溝或電氣豎井內筆直敷設或大于45°歪斜敷設的電纜應在每個支架上固定。

4. 在梯架、托盤或槽盒內大于45°歪斜敷設的電纜每隔2m固定，水平敷設的電纜，首尾兩頭、轉彎兩邊及每隔5m~10m處應設固定點。

8. 電纜收支電纜溝、電氣豎井、修建物，配電（操控）柜、臺、箱處以及管子管口處等部位應采納防火或密封辦法。

13.2.4 電纜的首端、結尾和分支處應設標志牌，直埋電纜應設標明樁。

 12 電纜敷設前做絕緣遙測，低壓選用1KV絕緣搖表遙測線間及對地絕緣電阻值不低于10MΩ，并做好記載。 13 電纜沿橋架或許托盤敷設時，應將電纜單層敷設，擺放規整。不得有穿插，拐彎處應以最大截面積電纜答應曲折半徑為準。 14 電纜敷設擺放規整，水平敷設的電纜，首尾兩頭、轉彎兩邊及每隔5~10米處設固定點。 15 敷設于筆直橋架內的電纜，每敷設一根應固定一根，固定點間隔不大于如下數值：全塑型電纜和操控電纜固定點間隔不大于1米， 其他電力電纜不大于1.5米。 16 電纜總截面積與托盤和梯架橫斷面面積之比，電力電纜不該大于40%，操控電纜不該大于50%。 17 沿電纜橋架敷設的電纜在其兩頭、拐彎處、穿插處應掛電纜標志牌，標志牌上應注明電纜編號、標準、電壓等級及開始方位。
