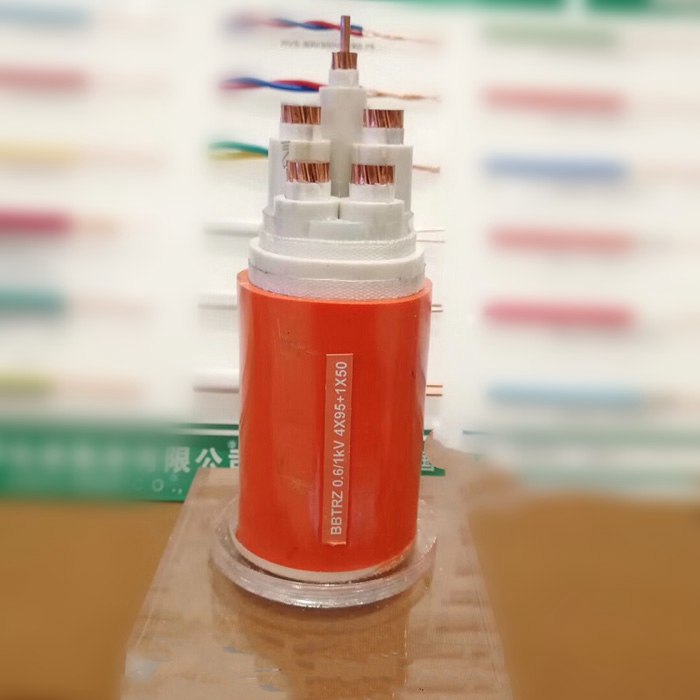

礦物質電纜系列TYYW BBTRZ
礦物絕緣電纜（Mineral Insulated Cable）簡稱MI電纜，作為配線使用時，國內習慣稱作礦物質電纜或防火電纜。礦物絕緣電纜由銅導體、礦物質絕緣、銅或其他金屬護套等無機材料組成。
1996年連接英法兩國的英吉利海峽海底隧道發生嚴重火災，安裝在隧道內的礦物絕緣電纜系統甚至在鋼筋混凝土和焊接鋼軌被摧毀以后，依然為疏散乘客提供應急照明，并經受熊熊烈火和高溫的嚴峻考驗。由于礦物絕緣電纜有著普通電纜無法可比的質量和性能，它的使用范圍也越來越廣泛。
>>>>
目前我國常見的3類防火電纜
銅芯銅護套氧化鎂絕緣電纜：由實心銅桿、氧化鎂絕緣、無縫銅管護套構成。（不帶外護套BTTZ、BTTQ，帶外護套BTTVZ、BTTVQ、WD-BTTYZ）
柔性無機云母帶礦物絕緣電纜：由銅絞線、氟云母帶絕緣、銅帶縱向包裹連續焊接護套構成。（不帶外護套YTTW、RTTZ，帶外護套YTTWV、WD-YTTWY、RTTZV、WR-RTTZY、BTTW、BTTRZ）。
柔性隔離型鋁護套礦物絕緣電纜(NG-A、BTLY)：由銅絞線、金云母帶絕緣、無縫鋁管護套、隔氧層填充、隔離耐火層、低煙無鹵護套構成。
以上3類電纜，防火性能最好的為BTTZ系列，它是目前唯一國際認可的礦物絕緣電纜，它采用高導電率的實心銅芯導線作導體，高度壓縮的粉末狀氧化鎂（MgO）作絕緣，無縫銅管作護套，經特殊工藝制作而成的現代建筑布線電纜和特殊行業（冶金、化工、石油等）用電纜。
>>>>
防火電纜的優點
● 使用壽命可達百年；
● 不燃燒，不支持燃燒，不釋放有毒氣體，零燃燒能量；
● 連續工作溫度可達250℃，短期工作溫度可達1083℃；
● 耐火性極佳，火災后電纜可重復使用；
● 電纜終端和中間聯接器隨電纜配備，電纜耐火可靠性增強；
● 在火災中電纜能夠承受極高溫度、物體墜落沖擊、消防水噴淋；
● 電纜可用于高溫場合；
● 防水、防潮、防油、耐腐蝕；
● 無老化，電纜性能極其穩定；
● 電纜的金屬護套可用作接地回路；
● 機械強度優異，彎曲性能好，可用于結構復雜，空間狹小的安裝環境；
● 由于電纜結構的特殊性，其載流量大；
● 電纜外徑小，安裝方便，綜合成本低，電纜無需穿管保護；
● 防爆性能好，抗核輻射性能優異；
● 電磁屏蔽性能和電磁兼容性能優異；
● 可防動物啃咬。
>>>>
關于價格誤區
多數人認為礦物絕緣電纜價格高昂而不采用，其實不然。通過近幾年制造廠和材料供應商的不斷努力，礦物絕緣電纜的價格正在不斷向普通電纜價格靠攏。
礦物絕緣電纜截面在25平方以上者均為單芯，因而該電纜的載流量比普通電纜的載流量要大，從模擬實體電纜特性實驗也得出了這一結論，同時礦物絕緣電纜的銅護套可直接用于接地線，這樣在選用礦物絕緣電纜時可減少一根電纜線芯。
國家人民大會堂大禮堂照明系統改造項目，原計劃采用耐火電纜穿管，后決定改用礦物絕緣電纜，兩個方案擬選的電纜規格相同（均為小規格電纜），最終工程的總造價，用礦物絕緣電纜和耐火電纜的價格比為97.59：100。
>>>>
關于防火電纜的安裝問題
隨著礦物絕緣電纜應用范圍的擴大,許多安裝或施工單位開始接觸礦物絕緣電纜,由于這些單位不了解產品的施工方法,不知如何安裝，這樣導致在許多工程項目中安裝或施工單位抵制使用礦物絕緣電纜。
其實，該電纜放線方式簡單，不需要專用工具和輔助設施；敷設時既可走橋架、支架，也可明敷。在電纜附件（終端及聯接器）安裝時，制造廠都會派專業技術人員到現場指導，并配套供應專用施工工具。
現在使用的附件均為壓裝式，該附件聯接簡單、操作方便，對于第一次接觸者，用不到兩個小時便可掌握安裝和敷設技術。
另外，99D163《礦物絕緣電纜敷設》國家建筑標準設計圖集對礦物絕緣電纜安裝和敷設方法作了詳細闡述，安裝單位只要按此步驟施工，即使沒有制造廠的技術人員指導，也可完成電纜的安裝和敷設。
由于礦物絕緣電纜的眾多優異特性，并在制造廠的大力推廣下，近幾年已被國內許多電氣設計規范或標準相繼采用，同時也在不同行業中的許多工程項目中得到使用，可以預期，在未來的十年中，我國礦物絕緣電纜的使用量將大幅度上升。
|
